鋼襯四氟彎頭工作特性：

性能：介質工作溫度：-100℃~-250℃ 　　

介質工作壓力：正壓：2.5MPa，常溫下耐負壓70KPa 　　

耐腐蝕性：鋼聚四氟乙烯類復合管，除熔融金屬鋰、鉀、鈉、三氟化氯、高溫下的三氟化氧、高流速的液氟外，它幾乎可以抵抗所有化學介質，包括濃硝酸和王水的腐蝕，它可以長期在230℃-250℃溫度下工作。

鋼聚偏氟乙烯類或其它偏氟乙烯類復合管，對鹵素、鹵代烴、強氧化劑、沸酸、堿、多種有機溶劑都有良好的耐蝕性，但不耐發煙硫酸、濃熱硫酸和硝酸、90℃以上的酮、酯、胺類以及高溫磺化劑腐蝕。

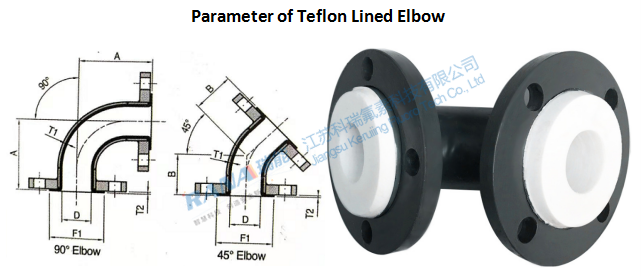

鋼襯四氟彎頭參數：

ANSI  150 #

Size	A   B		D	F1 min.	T1 min.	T2 min.	Ring Plate/Flange		Weight(kg)
	90°	45°					F2	T3	90°	45°
1/2	70	45	14.9	31.8	3	2.5	43	5	1.49	1.21
3/4	80	45	14.9	39.7	3	2.5	53	5	1.82	1.63
1	89	58	20.6	47.6	3	2.5	62	5	2.84	2.50
1-1/2	102	58	34.9	68.3	3	2.5	81	5	4.16	3.73
2	114	64	46.5	87.3	3	2.5	99	5	5.29	4.64
2-1/2	130	76	56.7	106.7	3	2.5	118	7	7.93	6.86
3	140	76	71.9	117.5	3	2.5	131	7	8.91	7.27
4	165	102	96.3	150.8	3	2.5	169	8	12.64	10.27
5	194	114	118.2	179.5	4.5	4.5	190	8	19.92	15.76
6	203	127	144.1	203.2	4.5	4.5	216	8	26.39	21.40
8	228	140	192.7	255.6	4.5	4.5	273	10	37.88	28.39
10	280	165	244.5	311.2	4.5	4.5	332	10	64.07	48.09
12	305	191	293.2	365.1	4.5	4.5	402	12	90.40	62.78
14	356	191	323.3	393.7	4.5	4.5	443	12	124.16	85.03
16	381	203	371.0	450.9	4.5	4.5	506	14	158.56	121.46



聚四氟乙烯襯里鋼管及管配件：通徑25≤DN≤500mm 每個長度L≤4000mm

注：1）當通徑DN≥500mm時，屬設備類。

2）若系負壓狀態下使用，請訂貨時加以說明，則按耐負壓工藝襯里施工。

3）法蘭若無特殊要求，則按HG20592-2009的規定，詳見附錄。

4）各通用管配件的參數見表，其它非標件如偏心異徑管，異徑彎頭等可按用戶要求加工。

5）鋼襯F4、F46視筒視鏡使用壓力＜0.3MPa，使用壓力≥0.3Mpa工況下，推薦客戶選用鋼襯四氟四通視鏡。

6）鋼襯四氟模壓件DN≥200，使用溫度＜120℃，使用壓力-0.02-1.6Mpa，可根據客戶工況條件進行特別設計。
